IS200DSPXH1D لوحة تحكم معالج الإشارة الرقمية GE

IS200DSPXH1D

لوحة تحكم معالج الإشارة الرقمية GE


الحالة: جديدة ومبتكرة

المهلة الزمنية: 3-7 أيام

الضمان: 12 شهرًا

  • رقم الصنف.:

    IS200DSPXH1D
  • المهلة:

    IN STOCK
  • المنتج أورجين:

    USA
  • علامة تجارية:

    General Electric
  • ميناء الشحن:

    XIAMEN
  • دفع:

    TT
  • سعر السوق:

    $999
  • تفاصيل المنتج

IS200DSPXH1D

لوحة تحكم معالج الإشارة الرقمية GE


وظائف الأجهزة المتخصصة IS200DSPXH1D

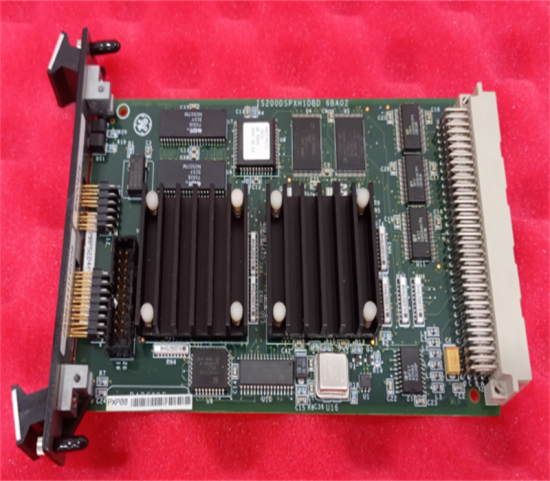

(اقرأ ما يتوافق مع الصورة أدناه: ¼


يتم استخدام المنطق المخصص في مصفوفات البوابة القابلة للبرمجة الميدانية (FPGAs) أو ASICs مع الدوائر الداعمة لتوفير وظائف متخصصة على لوحة DSPX. تحتوي ASICs على غالبية الوظائف المتخصصة والدعم.

· يحتوي P1 على أربع واجهات تسلسلية، وهي كما يلي:

· واجهتان ISBusTM بسرعة 5 ميجا بايت/ثانية يمكن استخدامهما كواجهة رئيسية أو تابعة

· واجهة TTL واحدة غير متزامنة لأداة التكوين المستندة إلى الكمبيوتر، مع إشارات بيانات RX وTX وTXEN/RTS

· واجهة TTL واحدة غير متزامنة للوحة المبرمج، بما في ذلك إشارات البيانات RX وTX وRTS

يتم تنفيذ الوظائف التالية عن طريق مزامنة إشارات نبض الحمل:

 · تسجل إشارة نبض تحميل الحلقة الداخلية قيم الإدخال/الإخراج مثل جهد وتيارات الجسر أو المحرك أو المولد، بالإضافة إلى VCOs وعدادات مقياس سرعة الدوران والمدخلات المنفصلة.
ويمكنه أيضًا مزامنة قنوات ISBus والبرامج ومخرجات بوابة الجسر.

· يتم استخدام إشارة نبض تحميل حلقة التطبيق لالتقاط قيم VCOs للتطبيقات الأخرى واختياريًا، نقاط اللمس عند مضاعف فرعي أو مضاعف لنبض تحميل الحلقة الداخلية.

البرامج الثابتة الموجودة على متن الطائرة

يتم استخدام ذاكرة الفلاش لتخزين البرامج الثابتة الموجودة على متن الطائرة. فيما يلي الأنواع الثلاثة الأساسية:

· محمل التمهيد مسؤول عن تسلسل بدء التشغيل ولا يجب إعادة تحميله في الميدان. يحدد رمز التطبيق الخاص بمنتج المحرك أو المثير وظائف التحكم المحددة.

· يتم استخدام منفذ الأداة الخاص بالمثير لتحميل التعليمات البرمجية، بينما يتم استخدام صندوق الأدوات لتحميل معلمات التكوين.

· يتم استخدام طريق بيانات الوحدة السريع لتحميل معلمات المثير. إذا أمكن، يتم تحميل معلمات محرك الأقراص إلى ACL_ من خلال منفذ تسلسلي أو ISBus أو Ethernet.

بيانات التطبيق

يقوم موصل DIN ذو 4 صفوف و128 سنًا بتوصيل لوحة DSPX باللوحة الإلكترونية المعززة، الموجودة في حامل اللوحة (P1). يتم توصيل DSPX بلوحة أخرى، EISB، في EX2100.

تعريفات الإدخال/الإخراج

يحتوي DSPX على ثلاثة موصلات إدخال/إخراج، وهي كما يلي:

· موصل لوحة الكترونية معززة P1

· منفذ لمحاكي P5 DSP

· منفذ مراقبة P6 للهندسة

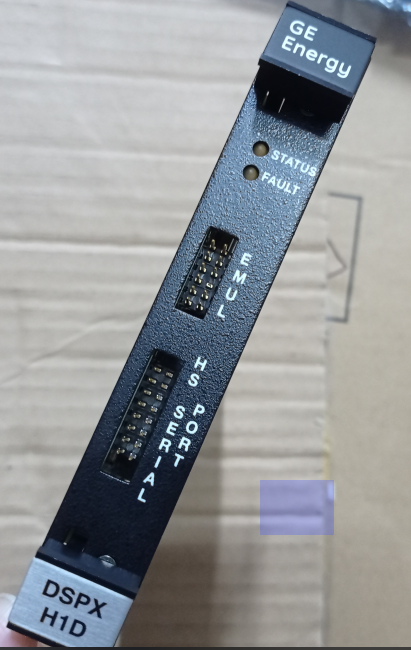

يدعم موصل P1 واجهات الجسر والإدخال/الإخراج (I/O) الخاصة بالعميل مع مساحة عنوان ناقل العملية المعينة للذاكرة وأربع إشارات اختيار للرقاقة. يتم أيضًا توفير عناصر تحكم فردية لواجهة تسلسلية UART عادية للوحة برمجة وأداة إعداد، بالإضافة إلى اثنين من الاتصالات التسلسلية الخاصة بـ ISBus لـ ACL أو ميزات الامتداد المحلي. يتصل منفذ المحاكي P5 (الموجود على اللوحة الأمامية للوحة) بمنفذ محاكي TI. يتصل منفذ الشاشة الهندسية P6 (الموجود على اللوحة الأمامية للوحة) بالمنفذ التسلسلي المتزامن DSP (عند مستويات TTL) ويسمح بالاتصال بمحطة GE الهندسية فقط.
