لوحة الإدخال/الإخراج التناظرية المشتركة DS200TCCAG1B GE Mark V TC2000 لأنظمة التحكم في التوربينات


الشركة المصنعة جنرال إلكتريك
مسلسل مارك الخامس TC2000
وصف مختصر جنرال إلكتريك مارك الخامس TC2000 لوحة الإدخال/الإخراج التناظرية المشتركة لـ أنظمة التحكم في التوربينات
أصل
نحن
رمز النظام المنسق

8537101190

أبعاد التعبئة والتغليف 20*20*15
وزن التعبئة 1.2 كجم
حالة متوفر جديد وأصلي
مهلة 3-7 أيام
ضمان
12 شهرًا
ساعي Fedex/DHL/وكيل الشحن الخاص بك
قسط تحويل العملات المتعددة الدفع المسبق مقبول
وثيقة متاح

  • علامة تجارية:

    General Electric
  • تفاصيل المنتج

لوحة الإدخال/الإخراج التناظرية المشتركة DS200TCCAG1B

أنظمة التحكم في التوربينات GE Mark V TC2000

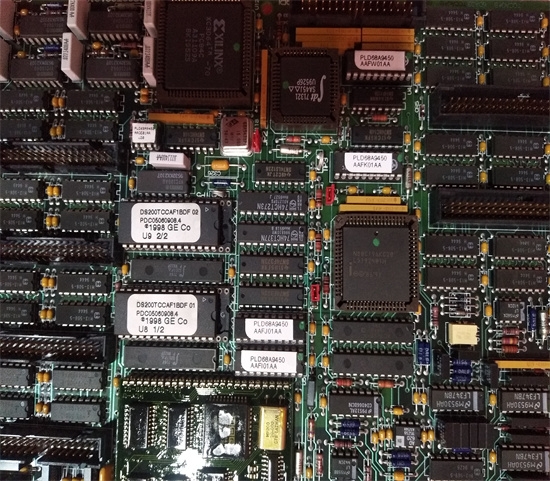

تتميز لوحة GE I/O TC2000 التناظرية DS200TCCAG1B بمعالج دقيق 80196 واحد ووحدات ذاكرة ROM متعددة. كما تحتوي على مصباح LED واحد وموصلين 50 سنًا، حيث يكون مصباح LED مرئيًا من جانب لوحة DS200TCCAG1B. معرفات موصلات 50 سنًا في لوحة TCCA PCB هذه هي JCC وJDD. كما أن لوحة GE I/O TC2000 التناظرية DS200TCCAG1B مزودة بجهاز منطقي قابل للبرمجة وثلاث وصلات توصيل يدوية. عند استبدال اللوحة، عادةً ما يقوم الموقع بتركيب لوحة بديلة مطابقة تمامًا للوحة الأصلية. وبهذه الطريقة، سيعمل محرك الأقراص بنفس الأداء الذي كان عليه قبل تركيب اللوحة البديلة. يتضمن منتج DS200TCCAG1B هذا أنماطًا مختلفة من موصلات سلسلة Mark V لزيادة إمكانات التوصيل إلى أقصى حد. تتضمن بعض هذه الموصلات:

موصل توزيع الطاقة للوحة 2PL TCPS
موصل الإشارة المشروط COREBUS من لوحة STCA 3PL
موصل إشارة خرج 4-20 مللي أمبير من لوحة JAA CTBA
موصل إشارة التيار 4-20 مللي أمبير من لوحة JBB CTBA
موصلات إشارة الإدخال RTD للوحة JCC وJDD TBCA
موصل إشارة الإدخال لطرف لوحة JAR/S/T TBQA
موصل إشارة التشخيص لمصدر الطاقة في لوحة JC TCPS
موصل JEE
كما لاحظتَ على الأرجح، سُمّيت جميع الموصلات المذكورة أعلاه والمتاحة لتجميع لوحة الدائرة المطبوعة DS200TCCAG1B هذه بناءً على مزيج من تسمياتها المطبوعة في المصنع، ووظائفها مع لوحة DS200TCCAG1B، وتوافقاتها الأخرى مع منتجات سلسلة Mark V. يفتقر موصل JEE المُسمّى ببساطة المذكور أعلاه إلى وصف كامل للموصل، حيث لا يُستخدم عادةً أثناء التشغيل المعياري للوحة الإدخال/الإخراج التناظرية المشتركة DS200TCCAG1B هذه. بالإضافة إلى أنواع موصلات منتج DS200TCCAG1B هذه، ستجد ثلاثة وصلات توصيل يدوية قابلة للتحريك، كما هو موضح سابقًا. كل وصلة من هذه الوصلات مصحوبة بتسميتها المطبوعة في المصنع، تمامًا مثل موصلات لوحة الدوائر المطبوعة DS200TCCAG1B، وكل وصلة توصيل تختار تطبيقًا مختلفًا للوحة الإدخال/الإخراج التناظرية المشتركة DS200TCCAG1B. يُستخدم وصلة التوصيل J1 في لوحة DS200TCCAG1B هذه لتشغيل أو تعطيل منفذ RS232 التسلسلي. ويُستخدم وصلة التوصيل JP2 في اختيار المذبذب لإعدادات اختبار البطاقة. وأخيرًا، يُستخدم وصلة التوصيل JP3 المتبقية في مجموعة منتجات سلسلة Mark V لأغراض الاختبار في المصنع فقط، ويجب عدم استخدامها أثناء التشغيل الاعتيادي للوحة DS200TCCAG1B ومجموعة محركات سلسلة Mark V الأكبر.

1. نظرة عامة والوظائف
DS200TCCAG1B عبارة عن وحدة معالجة مركزية مصممة لأنظمة التحكم والأتمتة التوربينية
تعمل كوحدة ترحيل، لإدارة الإنذار ومرحلات الإخراج الثقيلة، وتتضمن مؤشرات تشغيل للمراقبة
2. مواصفات الأجهزة
الموصلات:
موصلان مكونان من 50 سنًا (JCC وJDD) للتفاعل مع الرفوف العلوية/السفلى
يدعم التسلسل المتسلسل لرفوف التوسعة
مؤشرات LED:
ثلاثة مصابيح LED خضراء لحالة الوحدة، ونشاط الرف، وإنهاء ناقل الإدخال/الإخراج
المعالج الدقيق:
يستخدم متحكم 80196 مع وحدات PROM (ذاكرة للقراءة فقط قابلة للبرمجة) لتخزين البرامج الثابتة
3. الميزات الرئيسية
عملية تثبيت الحالة الأخيرة: تحافظ على حالات وحدة الإخراج في حالة فقد الاتصال بوحدة المعالجة المركزية
عزل الخطأ: يسمح بعزل وإصلاح الوحدات المعيبة دون إيقاف تشغيل النظام بأكمله
وحدات PROM:
يمكن إزالتها واستبدالها (تتطلب حماية ESD)
يضمن اتساق البرامج الثابتة عند تبديل اللوحات

4. التطبيق
تُستخدم في أنظمة التحكم في التوربينات Speedtronic من شركة GE (سلسلة Mark V)
شائع في توليد الطاقة (توربينات الغاز/البخار)، والأتمتة الصناعية، وأنظمة DCS/PLC


منتج ذو صلة

DS200TBQAG1A

DS200TBCAG1A

DS200CTBAG1A

تكشف أوصاف دوائر لوحة DS200TCCAG1B المتنوعة في وثائق الدليل أعلاه عن حقيقة أن جهاز DS200TCCAG1B هذا يعتبر واجهة مع العديد من منتجات سلسلة أنظمة التحكم في التوربينات Mark V المهمة الأخرى، بما في ذلك على سبيل المثال لا الحصر تي بي كيو ايه لوحة طرفية ، ال تي بي سي ايه لوحة طرفية ، و لوحة طرفية CTBA ؛ والتي يجب أن تكون جميعها متاحة لمخزوننا الموسع هنا عبر مجموعة متنوعة من جودة المنتجات الجديدة والمجددة.
